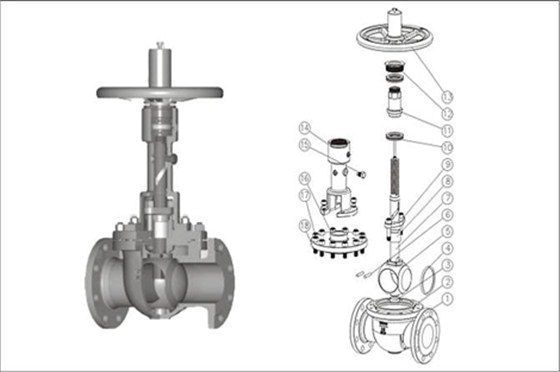

产品结构图

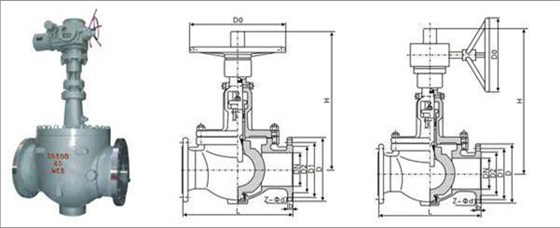

产品尺寸图
性能规范
公称压力：PN1.6~25.0 MPa
公称通径：DN25~600mm
使用温度：F型29℃~200℃
Y型29℃~600℃
适用介质：石油、油品、天然气及水等介质
结构特称
轨道球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。
