气井井口一体化装置

产品开发背景

1.气田气井数量多，气井开关作业工作量巨大。
2.低产井、产水井、间歇井井数较多，现场管理难度大。
3.现有已经实现了远程控制开关井的阀门（井口截断阀和井口电磁阀）为即开即关形式，无调节功能；只能针对低压气井（套压=6MPa）进行即开即关操作，无法控制阀门开度，对于套压大于6MPa的气井仍然依靠人工现场开关井，而实际的现场操作人员不足，特别是大批量气井开井作业时，工作量巨大，效率低，在一定程度上不能满足气井生产管理的需求。

技术特点

将针型阀改进为电动针阀，与紧急切断阀联动，通过智能控制器将已有的油压、管压、流量计、截断阀等相关信号采集处理，作为远程智能开关井执行依据，依托无线传输系统，模拟人工开关井，最终实现远程智能开关井功能。

设备组成

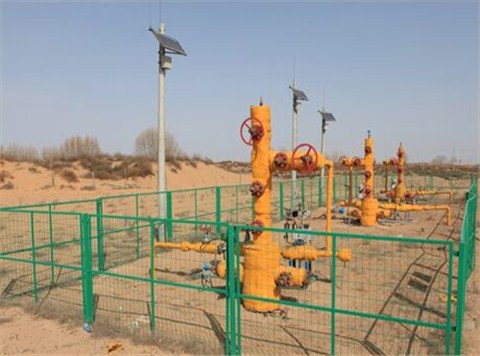

远程智能开关井系统设备主要由电控平衡式控制阀、电控紧急切断阀、智能井口控制器、阀门开度控制传感器、太阳能风能电供电系统、以及油套压变送器、管压变送器、流量计等设备组成。
性能参数
1.电控平衡式控制阀基本参数如下：
额定压力：70MPa
公称通径：65mm（2 9/16 "）
连接形式：API SPEC 6A 法兰连接
法兰规范：2 9/16" ~ 10000psi(BX153)
工作介质：石油、天然气
额定温度：-29℃ ~ 121℃（P•U级）
产品规范级别： PSL3
性能要求级别： PR1
额定材料级别： DD
制造标准： AP1Spec.6A
最大功率：40W
2.系统耗电参数如下：
1）直通道切断阀功率：110W 20W
开阀工作一次时间：100W工作6秒20W2秒
关阀工作一次时间：20W2秒
最大功率工作压力：22Mpa
2）电控平衡式控制阀率：40W
开阀工作一次时间：40W工作170秒
关阀工作一次时间：40W工作170秒
最大功率工作压力：22Mpa
3.太阳能供电系统参数如下：
150Ah电池一块，150W太阳能一块

开关井流程

1.远程及就地正常开井
系统下达开井指令
主控系统
紧急切断阀
调节阀
正常开井
2.远程及就地正常关井
系统下达关井指令
调节阀
紧急切断阀
正常关井
3.远程及就地紧急关井
系统下达紧急关井指令
紧急切断阀
调节阀
同步关闭
紧急关井
4.智能自动关井
系统检测压力异常
自动下达紧急关井指令
紧急切断阀
调节阀
同步关闭
自动关井

功能和指标如下

1.实现天然气井口的远程开启及关闭控制功能
2.开关井功能能够自动实现，不需要现场参与
3.具有远程和现场两种开启及关闭方式
4.保留原有紧急切断阀的紧急切断功能
5.保证原有的针阀节流控制功能
6.供电采用太阳能供电系统
7.远传使用现有的电台或网桥
8.工作温度：-40~85℃
9.防爆等级：Exd II BT4
10.具有防水功能
11.具有防沙功能
