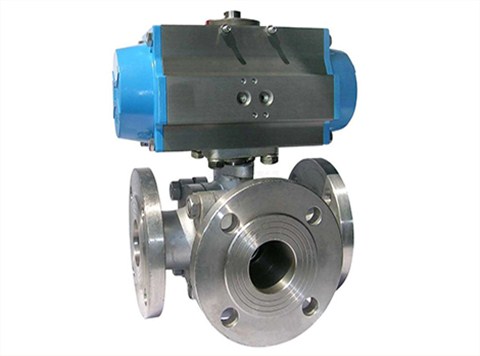

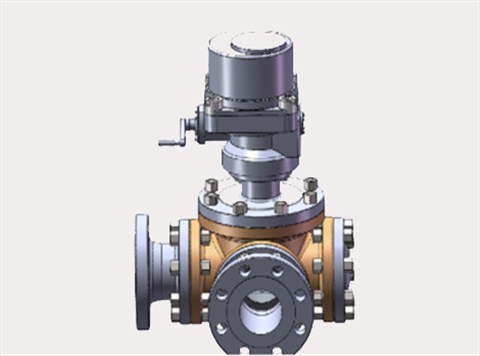

T型三通球阀

产品简介

T型三通球阀造型美观、结构紧凑合理，密封性能好。能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

功能特点

三通球阀适用于在-46℃ ~+200℃温度下对腐蚀或非腐蚀性液体、气体、粉末介质实现切换、混合和分流；开闭过程中，流路通畅减小了压力损失，操作省力、维修方便；五种流向类型满足不同工艺要求，可进行手动、气动、电动控制。

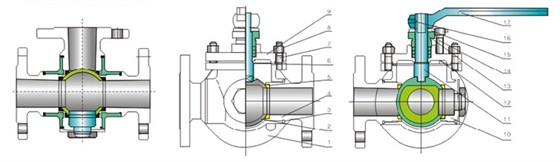

产品结构图

三通球阀产品结构图

结构特点

1.阀座可设计成四面浮动球和固定球，流态稳定，密封可靠；
2.结构可设计成侧装式和顶装式，双向密封设计；流向切换绝无串流；
3.防飞出阀杆设计；
4.防静电设计；
5.两位(开和关位置)锁定设计

结构特点

基本设计规范：ANSI B16.34
压力温度等级：ANSI B16.34、DIN3356
结构长度：ASME B16.10
连接法兰：ASME B16.5、DIN 2543-2551
检验与试验：API598、DIN3230
