400-1800-803
wlqx@sxhtbf.com
1.承压件的材料能承受介质温度的变化而引起的膨胀、收缩，密封部位的结构在温度变化时不会产生永久的变形。用于-100℃以下工况时，阀门零件在精加工前应进行深冷处理，即将零件浸放在液氧箱中进行冷却，当零件温度达到-196℃时，开始温度1~2h，然后取出箱外自然处理到常温，重复循环2次。

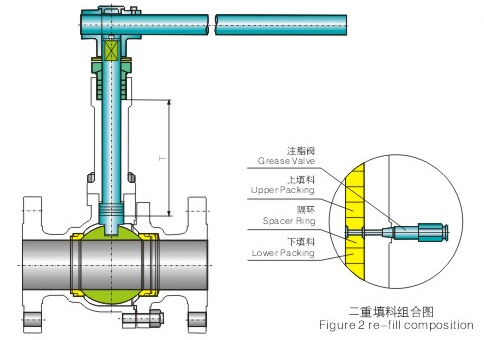

2阀盖采用长颈结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果。同时还可以缠绕保冷材料，防止冷能损失。长颈的劲长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时，可以从填料函的压差，提高密封性能。
3.使用温度低于-100℃时，阀杆材料经过镀铬或氮化处理，提高阀杆表面硬度，提高填料密封的可靠性。
4.低温球阀具有防止异常升压结构，由于低温阀门介质气化后，其体积急剧膨胀，压力会异常升高，当阀门中腔压力升高时，阀门中腔和进口侧连通，或在阀门进口端安装泄压阀，保证阀门安全使用。
5.低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封性和复原性。

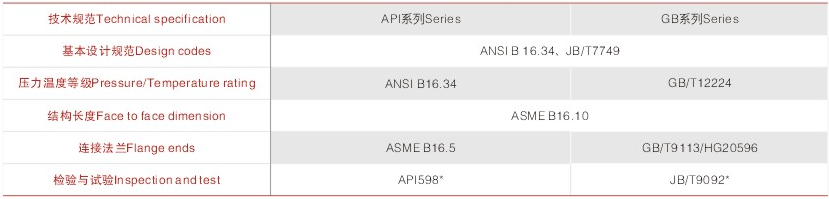

按照有关标准要求，低温球阀型式试验在常温压力试验合格后，还需进行低温压力试验。

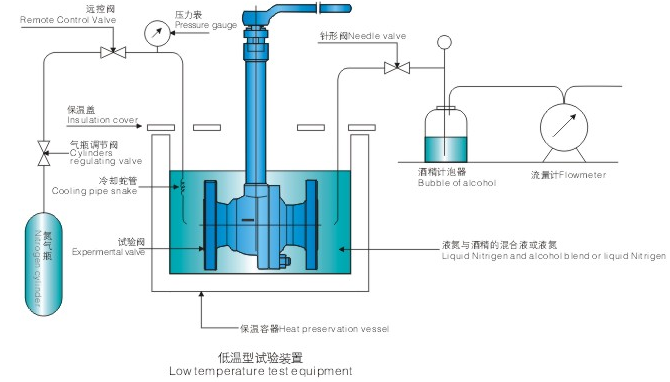

其原理图如下：
陕西航天泵阀科技集团有限公司
陕西省西安市经开区凤城八路保亿隆基中心9层
陕西省西安市高陵区渭阳五路799号
在线留言
访问网站
