GB截止阀

阀杆螺母采用铝青铜材料,大规格的阀门采用推力轴承的设计,使得阀门开启轻便、灵活。2.填料压盖为两体设计,可避免因压扁而引起的阀杆卡阻。
订购热线:400-1800-803
立即咨询

结构特征

1.阀杆螺母采用铝青铜材料,大规格的阀门采用推力轴承的设计,使得阀门开启轻便、灵活。2.填料压盖为两体设计,可避免因压扁而引起的阀杆卡阻。

3.填料采用柔性石墨材料,密封性能可靠。用户有要求时可提供填料隔环和注油脂结构。

4.阀门上密封的设计,全开时可保证填料,密封可靠。(不推荐带压更换填料)

5.升降式阀杆,阀杆头部与阀瓣接触处,镶嵌了一块硬质不锈钢材料,使该处不至于因挤压而变形,或因锈蚀而影响阀瓣动作的灵活性。

材料明细

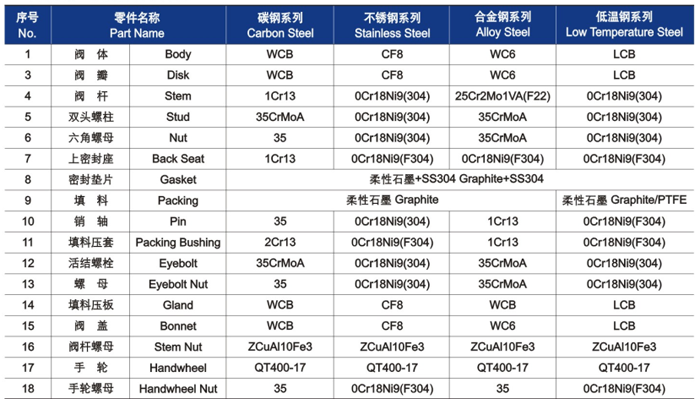

GB截止阀材料明细

技术性能规范

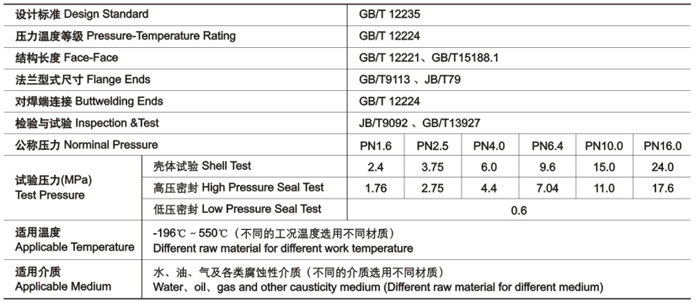

GB截止阀技术性能规范

结构尺寸图

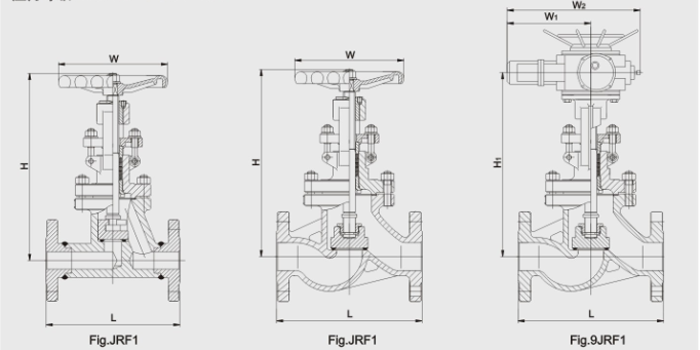

GB截止阀结构尺寸图

标准与规范

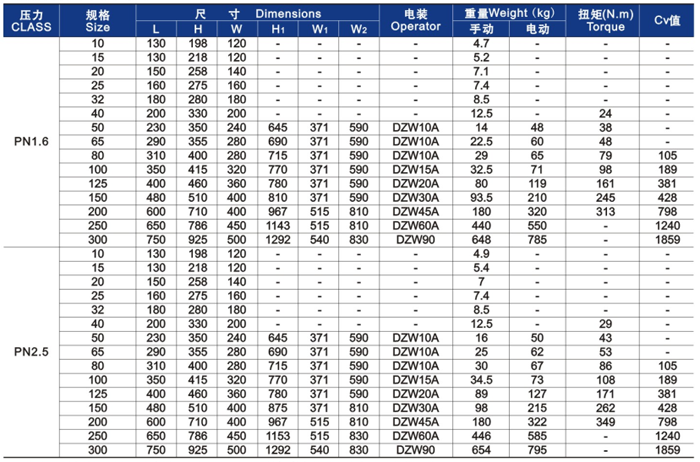

GB截止阀主要外形尺寸和重量

夹套保温截止阀
夹套保温截止阀
设计标准
1.设计制造:GB12235-59
2.结构长度:GB12221-89
3.法兰尺寸:JB/T79-94
4.检查和试验:GB13927
结构
B.B ; OS&Y
国标电站截止阀
国标电站截止阀
1.设计标准:JB/T 3593
2.结构长度:JB/T 2788、 GB/T 15188.1
3.对焊连接:JB/T 2788、 GB/T 15188.1
4.压力与温度:JB/T 3593
5.试验和检验:JB/T 3593
6.焊接坡口:JB/T 3593
注:阀门连接法兰及焊接坡口可根据用户要求设计制造。
锻钢截止阀
锻钢截止阀
设计标准
1.结构形式:栓接阀盖明杆支架结构(压力密封)
2.驱动方式:手动
3.设计标准:ASME B16.34、BS 5352
4.结构长度:ASME B16.10
5.连接法兰:ASME B16.5
6.试验和检验:API 598
注:阀门连接法兰及对焊端尺寸可根据用户要求设计制造。
