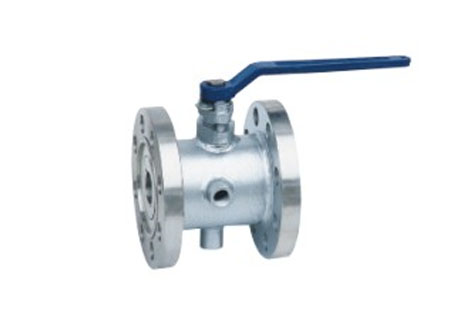

夹套保温球阀

系列夹套球阀的夹套焊接在阀门的两端密封之间,阀门的侧面和底部设有夹套的标准连接口。由于增加了夹套,此种阀门的端部连接尺寸比同一规格的连接尺寸大一到两个规格,阀门的结构长度与同一规格的阀门相同。阀门的端部连接形式有法兰和对夹两种。夹套中可自由的通过蒸汽或其他热保温介质,确保粘稠的介质顺畅通过阀门。
订购热线:400-1800-803
立即咨询

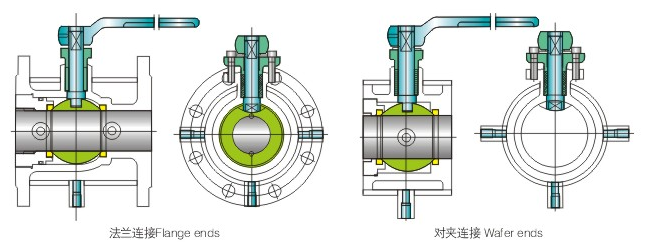

结构简图

69

结构特点

1.既能防止管路中粘稠的介质凝固,又能降低管路中低温介质的热损失。

2.采用碳钢钢管焊接夹套比铸造的更加耐压、牢固可靠。

3.由于阀门的通径与管道内经一致,介质呈直线流动,流阻小,最适用于易凝固,高粘性的液体介质。

4.球阀阀体采用整体(一片式)结构,体积小,其重量比同类球阀的体积小、重量轻。

技术规范

基本设计规范:ANSI B16.34;

压力温度等级:ANSI B16.34;

结构长度:ASME B16.10;

连接法兰:ASME B16.5;

检验与试验:API598。

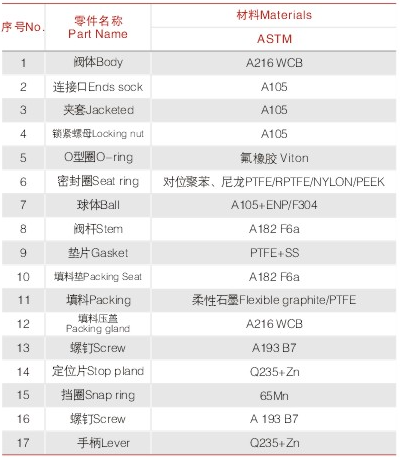

主要零件材料

71

全焊接锻钢固定球阀
全焊接锻钢固定球阀
全焊接锻钢球阀不会有外部泄漏等现象,阀座是由碳纤维增强特氟隆密封环及碟形簧构成的,球体的加工精度高。阀体材料跟管道材质一样,不会出现应力不均,密封环本体采用含量20%Carbon(碳素)的RPTFE材质,保障完全无泄漏(0%)。
固定球阀
固定球阀
固定式球阀主要适用于天然气、油品、化工、冶金、城建、环保、制药、食品等行业,其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
