偏心旋转煤灰煤浆控制阀

煤灰灰浆控制阀是适应黑水灰水、煤浆煤灰处理装置不同灰风浓度及冲刷特性而设计的专用产品,根据介质浓度设计了锻件、铸件阀体两类结构,并具备法兰式、对夹式两种形式,可实现60度转角及90度转角。
订购热线:400-1800-803
立即咨询
产品简介

煤灰灰浆控制阀是适应黑水灰水、煤浆煤灰处理装置不同灰风浓度及冲刷特性而设计的专用产品,根据介质浓度设计了锻件、铸件阀体两类结构,并具备法兰式、对夹式两种形式,可实现60度转角及90度转角。锻件阀体采用超音速喷涂、等离子堆焊及流道内衬YG11合金等工业操作,硬化层与基本材料结合力强,直通式流道适合内衬YG11合金,经过以上工艺处理后的阀体适用于固体含量大、固体颗粒大、压差大的灰水工况。阀芯、阀座采用等离子堆焊WESC03、超音速喷涂WESC01、整体实体WC等工艺方式。产品结构经过CFD流体分析软件进行了不同开度下流体分析,产品流通能力大,防堵能力强,可有效避免薄弱环节的冲刷。

技术参数

公称通径:2" ~ 12"

公称压力:Class150Class300Class600Class900

连接方式:对夹式、法兰式

上阀盖形式:与阀体成一个整体:-60 ~ +350

阀体材质:WCB Cf8 CF8M内腔硬化处理

阀芯形状:表面硬化处理的偏心旋转阀

阀座:护圈压紧式阀座

阀座材质:17-4PTA316+PTAYG11合金

球芯转角:全开60°或90°

表面涂层:碳钢阀体喷银色环氧树脂,不锈钢阀体喷钢灰丙烯酸瓷漆

结构图

偏心旋转煤灰煤浆控制阀结构图

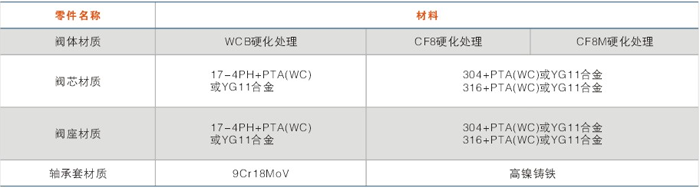

零件材料组配表

零件材料组表

填料的使用及压力范围


填料的使用温度及压力范围

执行机构


执行机构

允许压差


允许压差

额定CV值


额定CV值
