陕西航天泵阀科技集团有限公司是以研发、生产、销售及服务为一体的高新技术型化工阀门生产企业,专业生产锻造球阀、三通球阀、清管阀、料浆阀、石油化工设备等产品,阀门品种齐全,在行业内率先通过ISO9001,CE国际认证等,并在各领域投入使用,用户对我公司阀门产品高度认可,咨询热线:400-1800-803

圆顶阀可以切断进入压力罐的流动料流或者静止料柱,然后关闭实现密封。从而保证压力罐的充填率为100%,且无须依赖于发送罐的料位计,所以控制原理简单可靠。

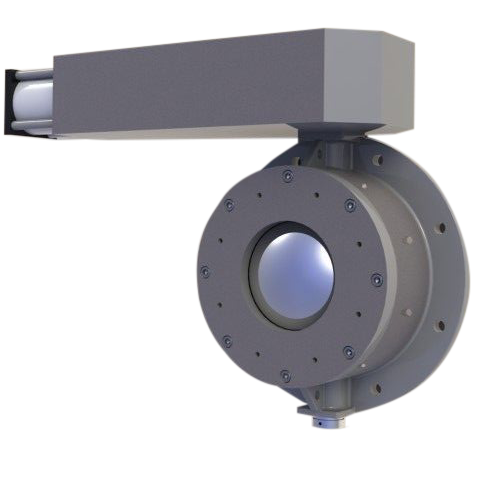

圆顶阀htbf

圆顶阀

圆顶阀主要由阀体、球顶、顶板、拐臂、限位开关、气缸等组成在球顶两侧各有一轴,球顶由其两轴与轴承支撑,安装在阀体上,轴与球顶通过弹性圆柱连接;轴端设有挡圈,另一轴端有拐臂,轴与拐臂连接。

圆顶阀装配图

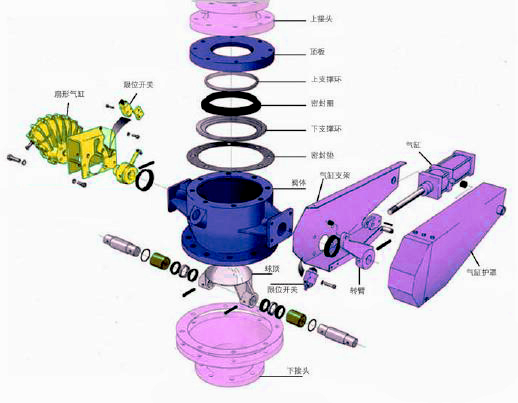

圆顶阀拆解图

圆顶阀阀体上端部开有槽,槽内装有密封圈,密封圈通过压板固定在阀体上密封圈内还有支承环,支承环端部有环形的槽,与密封圈形成气室,阀体上开有充气孔,充气孔与支承环上的气孔相通。密封圈在未充气时与阀板之间有1至2毫米的间隙。圆顶阀在充气时实现密封,密封可靠,在启闭过程中,阀板与密封圈无摩擦,使用寿命长。

圆顶阀主要特点:

无摩擦启闭开启自如,不易卡涩,并且保证密封面在启闭过程中无摩擦损耗;

快速启闭关闭后充气密封,柔性密封圈在高压作用下,仅仅贴住圆顶,其接合面呈带状

密封性能好曲轴设计,阀门开启时全截面通流,并保护圆顶密封面;自动监测密封气压并有报警功能,确保密封良好

航天泵阀圆顶阀

航天泵阀圆顶阀展示

陕西航天泵阀科技集团有限公司坚持为客户提供满意的产品和服务,如果您有相关产品需求或者技术疑问,请拨免费热线,陕西航天泵阀科技集团竭诚为您服务!
